电子洁净区域的设计与净化要求

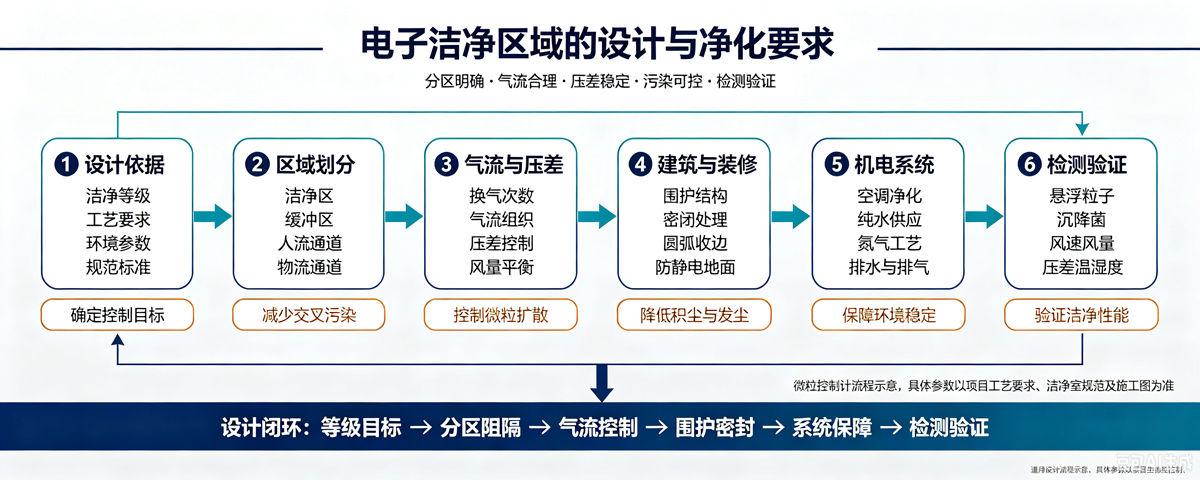

电子洁净区域是半导体、集成电路、面板显示等精密制造的核心生产环境。与医药洁净室或生物安全实验室不同，电子洁净区域的控制对象不仅包括悬浮微粒，还涵盖分子级污染物、静电、微振动、温湿度波动等多种“隐形杀手”。随着制程线宽从微米级进入纳米级甚至埃米级，洁净区域的设计正从“防尘”向“控分子、控振动、控静电”的立体化污染控制演进。
空气洁净度是电子洁净区域最基础的控制指标，其分级依据ISO 14644-1标准，以单位体积空气中大于等于指定粒径的微粒数量来定义。半导体制造通常要求ISO 1级至ISO 5级，其中极紫外光刻等关键工艺需要ISO 1级环境，即每立方米空气中≥0.1μm的微粒不超过10个。
我国电子工业洁净厂房设计遵循GB 50472-2008《电子工业洁净厂房设计规范》。该规范明确指出，生产环境设计应同时控制微粒和对产品质量有害的杂质，并需对温度、湿度、压差、噪声、振动、静电防护、照度等参数提出综合要求。值得注意的是，2026年工程建设规范修订计划已将GB 50073与GB 51110合并为统一的《洁净厂房技术标准》，并补充了按化学物浓度划分空气洁净度等级的要求。这意味着未来的洁净度评价将从单一的“颗粒计数”转向“颗粒+化学”的双轨体系。
不同洁净等级对气流流型的要求截然不同。根据江苏省安装行业协会团体标准，空气洁净度等级严于4级时应采用单向流，气流偏角≤14°，平均风速0.3~0.5 m/s；4至5级同样采用单向流，风速为0.2~0.4 m/s；6级则转为非单向流，换气次数需达到50~60次/小时。单向流的作用在于以“活塞式”气流将污染物迅速带走，防止其在晶圆表面沉积；非单向流则通过稀释原理维持洁净度，适用于洁净要求相对较低的辅助区域。
二、气流组织：MAU+FFU+DCC系统的工程选择
气流组织是洁净度实现的物理载体。当前电子洁净厂房的主流方案是MAU+FFU+DCC系统：新风机组（MAU）负责处理室外新风并承担部分冷负荷，风机过滤单元（FFU）在洁净室顶部形成送风末端，干冷盘管（DCC）承担室内显热负荷。
FFU方案的优势在于灵活性高、洁净度均匀性好，但也带来风机能耗与噪声控制的挑战。研究表明，双侧回风方案的热通风效率大于1，能量利用率更高；在送风速度为0.30 m/s时，双侧回风方案的平均空气龄为60秒，优于单侧回风方案。空气龄是衡量洁净室自净能力的关键指标，数值越小意味着污染发生后恢复洁净的速度越快。
对于ISO 5级及以上洁净室，规范建议跨度不宜大于60米，下夹层高度不宜小于2米。下夹层的设置是为了容纳FFU的静压箱和回风通道，同时为管线综合提供空间。洁净室应采用上部送风、下部回风的气流模式，回风口应设置在洁净室侧墙下部，避免送风气流短路。
三、分子污染控制：从“颗粒思维”到“化学思维”的跨越
如果说颗粒控制是电子洁净区域的“第一战场”，分子污染控制则是决定先进制程良率的“第二战场”。空降分子污染物（AMC）以气态分子形式存在，HEPA滤网对其无能为力，但其危害远超颗粒：酸性气体腐蚀铜互连线路，碱性气体导致光刻胶T-topping缺陷，可凝有机物在晶圆表面形成纳米级薄膜，掺杂物直接改变MOSFET阈值电压。
AMC的来源极为广泛：室外大气通过新风引入、工艺制程中化学品的挥发、建筑材料与密封剂的逸散、晶圆载具（FOUP）的塑料材质释放等。研究数据表明，在Class 100洁净室内，总有机气态污染物的浓度可达100μg/m³，而粒状污染物浓度仅约20 ng/m³，两者质量浓度相差约5000倍。这意味着分子污染对晶圆表面的“到达速率”可能远高于颗粒。
AMC控制需要“防”与“治”并举。在“防”的层面，室外新风需经过化学过滤器处理，洁净室装修材料应选用低散发产品，工艺设备应采用局部排风隔离。“治”的层面则依赖化学过滤器，针对酸性、碱性、有机、掺杂物等不同类别选用对应的吸附介质。SEMI F21标准将AMC分为MA（酸性）、MB（碱性）、MC（有机可凝物）、MD（掺杂物）、MM（金属）五类，并设定了不同浓度等级。先进制程的AMC管控浓度已进入pptM（万亿分之一摩尔）级别。
四、防静电与微振控制：隐形的基础保障
静电是电子洁净区域的“沉默杀手”。在干燥环境中，人员走动、物料摩擦产生的静电荷可达数千伏，足以击穿MOS器件的栅氧化层。GB 50472对防静电设计有详细规定：一级防静电工作区的地面、墙面和柱面应采用导静电型材料，摩擦起电电压不应大于100V，静电半衰期不应大于0.1秒；二级防静电工作区的表面电阻应为1×10⁶~1×10⁹Ω，摩擦起电电压不应大于200V。空调系统的送风口和风管应选用导电材料并接地，绝缘材质表面应安装接地金属网。
微振动控制则是另一项容易被忽视但至关重要的要求。光刻机的对准精度已进入纳米级，地面微振动直接导致图形偏移。GB 50472规定，有微振动控制要求的洁净室，其建筑基础宜置于动力性能良好的地基土上，应设置独立的建筑结构微振动控制体系并与厂房主体结构分隔，主体结构应适当加大梁、柱、墙、基础等截面尺寸。通往洁净室的管道应采取隔振支吊架和柔性连接，精密设备应采用低刚度隔振设施，隔振系统各向阻尼比不应小于0.15。
电子洁净区域的设计，本质是一场针对“微小”的战争。颗粒、分子、静电、振动，这些在普通环境中可以忽略的因素，在纳米级制程中却成为决定成败的关键。从ISO 14644的分级体系到MAU+FFU+DCC的气流方案，从SEMI F21的AMC分类到GB 50472的防静电与微振规定，每一项设计要素都服务于同一个目标：为精密制造创造一个“确定性”的环境。
随着2026年洁净厂房技术标准的修订实施，电子洁净区域的设计理念正从“合规导向”转向“良率导向”。未来的洁净区域设计，将不再是单一专业的堆砌，而是空气净化、材料科学、结构工程、自动控制等多学科的深度融合。唯有如此，才能在纳米尺度的战场上，守住那最后一道看不见的防线。
电子洁净区域是半导体、集成电路、面板显示等精密制造的核心生产环境。与医药洁净室或生物安全实验室不同，电子洁净区域的控制对象不仅包括悬浮微粒，还涵盖分子级污染物、静电、微振动、温湿度波动等多种“隐形杀手”。随着制程线宽从微米级进入纳米级甚至埃米级，洁净区域的设计正从“防尘”向“控分子、控振动、控静电”的立体化污染控制演进。
本文从空气洁净度、气流组织、分子污染控制、防静电与微振控制四个维度，分类阐述电子洁净区域的设计要点与净化要求。
空气洁净度是电子洁净区域最基础的控制指标，其分级依据ISO 14644-1标准，以单位体积空气中大于等于指定粒径的微粒数量来定义。半导体制造通常要求ISO 1级至ISO 5级，其中极紫外光刻等关键工艺需要ISO 1级环境，即每立方米空气中≥0.1μm的微粒不超过10个。
我国电子工业洁净厂房设计遵循GB 50472-2008《电子工业洁净厂房设计规范》。该规范明确指出，生产环境设计应同时控制微粒和对产品质量有害的杂质，并需对温度、湿度、压差、噪声、振动、静电防护、照度等参数提出综合要求。值得注意的是，2026年工程建设规范修订计划已将GB 50073与GB 51110合并为统一的《洁净厂房技术标准》，并补充了按化学物浓度划分空气洁净度等级的要求。这意味着未来的洁净度评价将从单一的“颗粒计数”转向“颗粒+化学”的双轨体系。
不同洁净等级对气流流型的要求截然不同。根据江苏省安装行业协会团体标准，空气洁净度等级严于4级时应采用单向流，气流偏角≤14°，平均风速0.3~0.5 m/s；4至5级同样采用单向流，风速为0.2~0.4 m/s；6级则转为非单向流，换气次数需达到50~60次/小时。单向流的作用在于以“活塞式”气流将污染物迅速带走，防止其在晶圆表面沉积；非单向流则通过稀释原理维持洁净度，适用于洁净要求相对较低的辅助区域。
二、气流组织：MAU+FFU+DCC系统的工程选择
气流组织是洁净度实现的物理载体。当前电子洁净厂房的主流方案是MAU+FFU+DCC系统：新风机组（MAU）负责处理室外新风并承担部分冷负荷，风机过滤单元（FFU）在洁净室顶部形成送风末端，干冷盘管（DCC）承担室内显热负荷。
FFU方案的优势在于灵活性高、洁净度均匀性好，但也带来风机能耗与噪声控制的挑战。研究表明，双侧回风方案的热通风效率大于1，能量利用率更高；在送风速度为0.30 m/s时，双侧回风方案的平均空气龄为60秒，优于单侧回风方案。空气龄是衡量洁净室自净能力的关键指标，数值越小意味着污染发生后恢复洁净的速度越快。
对于ISO 5级及以上洁净室，规范建议跨度不宜大于60米，下夹层高度不宜小于2米。下夹层的设置是为了容纳FFU的静压箱和回风通道，同时为管线综合提供空间。洁净室应采用上部送风、下部回风的气流模式，回风口应设置在洁净室侧墙下部，避免送风气流短路。
三、分子污染控制：从“颗粒思维”到“化学思维”的跨越
如果说颗粒控制是电子洁净区域的“第一战场”，分子污染控制则是决定先进制程良率的“第二战场”。空降分子污染物（AMC）以气态分子形式存在，HEPA滤网对其无能为力，但其危害远超颗粒：酸性气体腐蚀铜互连线路，碱性气体导致光刻胶T-topping缺陷，可凝有机物在晶圆表面形成纳米级薄膜，掺杂物直接改变MOSFET阈值电压。
AMC的来源极为广泛：室外大气通过新风引入、工艺制程中化学品的挥发、建筑材料与密封剂的逸散、晶圆载具（FOUP）的塑料材质释放等。研究数据表明，在Class 100洁净室内，总有机气态污染物的浓度可达100μg/m³，而粒状污染物浓度仅约20 ng/m³，两者质量浓度相差约5000倍。这意味着分子污染对晶圆表面的“到达速率”可能远高于颗粒。
AMC控制需要“防”与“治”并举。在“防”的层面，室外新风需经过化学过滤器处理，洁净室装修材料应选用低散发产品，工艺设备应采用局部排风隔离。“治”的层面则依赖化学过滤器，针对酸性、碱性、有机、掺杂物等不同类别选用对应的吸附介质。SEMI F21标准将AMC分为MA（酸性）、MB（碱性）、MC（有机可凝物）、MD（掺杂物）、MM（金属）五类，并设定了不同浓度等级。先进制程的AMC管控浓度已进入pptM（万亿分之一摩尔）级别。
四、防静电与微振控制：隐形的基础保障
静电是电子洁净区域的“沉默杀手”。在干燥环境中，人员走动、物料摩擦产生的静电荷可达数千伏，足以击穿MOS器件的栅氧化层。GB 50472对防静电设计有详细规定：一级防静电工作区的地面、墙面和柱面应采用导静电型材料，摩擦起电电压不应大于100V，静电半衰期不应大于0.1秒；二级防静电工作区的表面电阻应为1×10⁶~1×10⁹Ω，摩擦起电电压不应大于200V。空调系统的送风口和风管应选用导电材料并接地，绝缘材质表面应安装接地金属网。
微振动控制则是另一项容易被忽视但至关重要的要求。光刻机的对准精度已进入纳米级，地面微振动直接导致图形偏移。GB 50472规定，有微振动控制要求的洁净室，其建筑基础宜置于动力性能良好的地基土上，应设置独立的建筑结构微振动控制体系并与厂房主体结构分隔，主体结构应适当加大梁、柱、墙、基础等截面尺寸。通往洁净室的管道应采取隔振支吊架和柔性连接，精密设备应采用低刚度隔振设施，隔振系统各向阻尼比不应小于0.15。
电子洁净区域的设计，本质是一场针对“微小”的战争。颗粒、分子、静电、振动，这些在普通环境中可以忽略的因素，在纳米级制程中却成为决定成败的关键。从ISO 14644的分级体系到MAU+FFU+DCC的气流方案，从SEMI F21的AMC分类到GB 50472的防静电与微振规定，每一项设计要素都服务于同一个目标：为精密制造创造一个“确定性”的环境。
随着2026年洁净厂房技术标准的修订实施，电子洁净区域的设计理念正从“合规导向”转向“良率导向”。未来的洁净区域设计，将不再是单一专业的堆砌，而是空气净化、材料科学、结构工程、自动控制等多学科的深度融合。唯有如此，才能在纳米尺度的战场上，守住那最后一道看不见的防线。
